Cara mengubah gambar autocad 2 dimensi menjadi 3 dimensi, apakah sulit mengambar di autocad? ini menjadi pertanyaan disaat pengen tahu bagaimana cara mengambar dengan mengunakan Autocad. Salah satu cara menggambar dengan cepat di autocad harus lebih dahulu mengetahui apa-apa saja yang dapat digambar di autocad , dan latihan yang cukup.

Ketika anda sering mengunakan autocad untuk mengambar-gambar suatu objek dan melihat hasilnya, pasti setiap kali anda membuka autocad anda pasti selalu ada tambah ilmu dan daya ingat untuk menggambar suatu objek yang barupun tidak sulit lagi seperti saat kita pertama menggunakannya.

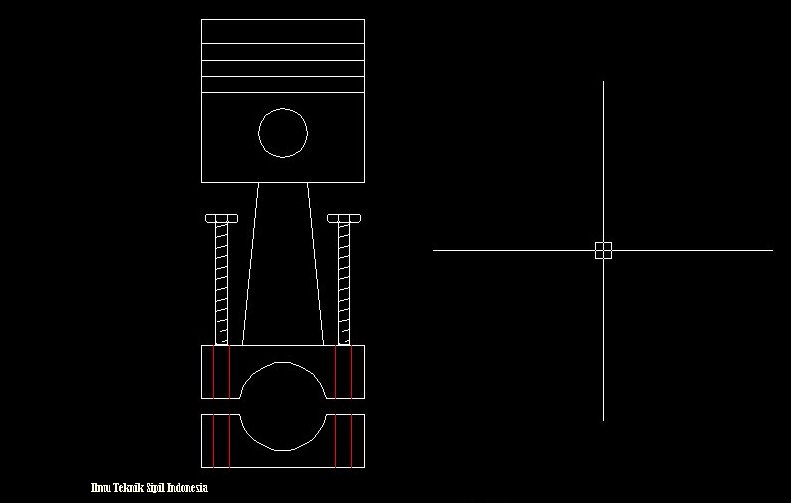

Baiklah sesuai dengan judul artikel cara mengubah gambar autocad 2 dimensi menjadi 3 dimensi bisa anda perhatikan artikel dibawah ini. Saya membuat contoh gambar 2 dimensi terlebih dahulu seperti gambar dibawah ini.

Gambar atau objek diatas bisa anda perhatikan adalah gambar 2 dimensi , objek diatas akan saya ubah menjadi objek 3 dimensi cara nya anda bisa pertama kita perlu tampilan objek kita mempunyai x,y dan z. jadi kita bisa mengaktifkan tampilan 2 dimensi tersebut dari Icon View 3 dimensi menjadi SW Isometric. Maka tampilan gambar atau objek kita akan menjadi seperti di bawah ini.

Perhatikan gambar diatas tampilan sudah menjadi SW Isometric, kemudian perhatikan angka 3 yang ada pada gambar diatas itu merupakan ukuran tinggi objek  tersebut. Kaluau di 2 dimensi gambar untuk ukuran tinggi tidak ada , ukuran tinggi atau sumbu z akan kita jumpai di 3 dimensi caranya membuat ukuran tinggi objek kita adalah. Pilih Icon Extrude 3D lalu klik objek  yang akan kita ubah setelah itu tekan Enter, Lalu msukkan angka sesuai dengan ukuran tinggi objek anda lalu tekan enter seperti gambar diatas.

Setiap objek yang ingin anda Extrude harus menyatu setiap sudut ke sudut garis, contoh gambar yang kita Extrude  adalah gambar lingkaran atau circle. Perhatikan gambar dibawah ini contoh gambar yang kita Extrude adalah segi empat atau rectanguler.

Ukuran yang pertama kita Extrude adalah 3 seperti gambar 2  kita buat ukurannya sama dengan ukuran gambar 2 , perhatikan gambar 3. Cara menambah ukuran gambar yang ketiga pengerjaan nya sama seperti membuat ukuran tinggi gambar 2. Jika semua objek sudah kita Extrude maka kita bisa melihat hasilnya. dari icon Visual Style.

Perhatikan gambar 1, kalau kita Extrude semua objek diatas seperti penjelasan gambar 2 dan gambar 3 maka hasilnya kurang lebih seperti gambar di bawah ini.

Dari 2 dimensi menjadi 3 dimensi , inilah sekilas artikel cara mengubah gambar autocad 2 dimensi menjadi 3 dimensi, ikuti terus artikel update terbaru di ilmu teknik sipil indonesia. Mudah-mudahan artikel ini berguna bagi anda yang lagi belajar autocad 2D dan 3D.

Percobaan Karakteristik pengaliran diatas Vee Notch, Percobaan ini dapat dipelajari pada praktikum hidrolika mahasiswa teknik sipil, setelah mempelajari atau melewati percobaan karakteristik pengaliran diatas Rectangular Nocth sekarang mari kita bahas tentang pengaliran diatas Vee Notch. Dibawah ini beberapa pembahasan sesuai dengan judul artikel diatas.

Adapun tujuan dari percobaan ini adalah, Bagaimana kita menyelidiki hubungan antara ketinggian muka air diatas tepi ambang dan debit yang melalu Vee Notch, Serta kita bisa menentukan debit pengaliran yang melalui Rectanguler Nocth.

Bila debit aliran air pada saluran kemungkinan relatif kecil, penyelidikan dengan menggunakan bendung segitiga, ataupun yang bertatik V merupakan sangat efesien, sebab hasilnya yang diberikan akan lebih teliti daripada memakai bendung penampang segi empat.

Pengukuran ini dapat dilakukan dengan menggunakan model di laboratorium, yang hasil pengukuran tersebut menunjukan hubungan antara tinggi energi dan debit.

Bendung yang biasanya dipasang di saluran terbuka seperti disungai untuk menentukan debit. Prinsip dasarnya adalah bahwa debit secara langsung berkaitan dengan kedalaman air diatas sela (bawah) Vee, jarak disebut dengan ( h ).

Desain Vee Nocth menyebabkan perubahan kecil dalam debit untuk memiliki perubahan besar secara mendalam memunkinkan pengukuran h lebih akurat dibanding dengan bendung persegi panjang.

Seperti yang dapat dilihat pada gambar diatas adalah nama Vee Notch merupakan penjelasan yang baik dari perangkat taktik V yang ditempatkan disaluran terbuka sehingga air terpaksa mengalir melalui Vee Notch.

Hal ini dapat digunakan untuk mengukur lajur aliran saluran tebuka, karena ketinggian air diatas  titik kedudukan Vee dapat dikorelasikan dengan laju alir atas bendung. Vee Notch bekerjaa dengan baik untuk mengukur tinggkat aliran rendah, karena daerah aliran berkuran secara cepat karena ukuran kecil.

Itulah sedikit pembahasan mengenai artikel karakteristik pengaliran diatas Vee Nocth , masih banyak artikel yang belum dipos untuk ilmu teknik sipil indonesia Anda bisa mengikuti artikel baru kami melalui email gratis di ilmu teknik sipil indonesia, mudah-mudahan artikel ini bermanfaat bagi mahasiswa teknik sipil ataupun pembaca ilmu teknik sipil indonesia.
