Hari: 3 September 2015

Cara menghitung luas bangunan dengan autocad, pada pekerjaan teknik sipil dengan merencanakan gambar kerja autocad, kita dapat menghitung luas, keliling, serta volume area bangunan yang kita gambar pada autocad.

Saya akan coba menjelaskan cara ini dengan cara yang berbeda dan cepat tanpa perlu mencari menu - menu yang ada pada autocad. Cara menghitung luas bangunan dengan autocad yang saya sajikan pada artikel ini adalah dengan menggunakan keyboard komputer, tinggal ketik lalu enter.

Mungkin banyak cara lain yang bisa kita lakukan untuk mencari luas area pada autocad, salah satunya harus memilih menu - menu autocad dan mencari perintah - perintah autocad yang di gunakan dalam autocad tersebut, kalau mau langkah yang cepat coba simak cara yang satu ini cepat dan tidak memakan waktu.

Pada autocad tentunya kita perlu mengetahui luas area yang telah kita gambar , misalnya sudah melakukan pengukuran kelapangan lalu mengaplikasikannya ke dalam autocad, cara ini tidak khusus mencari luasan bangunan saja ,bisa juga seperti lahan dari hasil data ukur, permukiman, volume cross section jalan raya atau pada jembatan dan lain sebagainya.

Menghitung Luas Area

Saya akan mengambil contoh sederhana saja biar lebih mudah di pahami, kita akan menggunakan perbandingan antara perhitungan kalkulator dengan perhitungan autocad. Misalnya kita akan menghitung luas area persegi panjang dengan ukuran 20 x 10 meter pada kalkulator tentu jawabnya 200 meter.

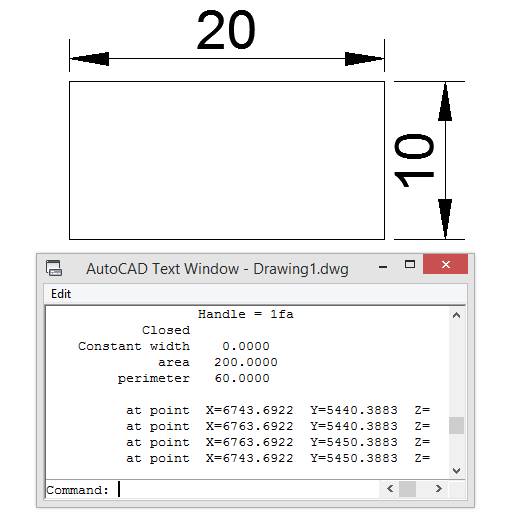

Untuk membuktikan ukuran yang sama 20 x 10 meter kita menggunakan dengan autocad dengan cepat , perhatikan gambar dibawah ini ukuran persegi panjang dengan ukuran 20 x 10 meter , langsung ketik Li + Enter lalu pilih objek lalu enter maka dapat hasil nya.

Pada gambar diatas lihat luas area adalah 200 meter,  cukup sederhana cara menggunakan Li + Enter, untuk menghitung luasan ini tak perlu capek - capek. Namun kalau untuk menghitung luas area yang tidak beraturan kita tidak bisa langsung memakai perintah tadi kita harus melakukan perintah Region Sehingga semua garis area yang mau kita hitung menyatu terlebih dahulu.

Contoh Menggunakan Region Object

Pada gambar dibawah ini garis satu sama lain belum menyatu, untuk menyatukan nya kita ketik REG + ENTER lalu block objek seperti dibawah ini.

Setelah region aktif maka block seluruh block object tersebut lalu Enter, maka object tersebut akan menyatu dari garis yang satu dengan yang lain. Maka kita bisa menghitung luas areanya dengan menggunakan perintah Li seperti diatas, untuk luas area gambar ini bisa dilihat pada gambar di bawah.

Inilah salah satu cara menghitung luas dengan menggunakan autocad masih banyak cara yang bisa kita gunakan untuk menghitung luas area, tergantung setiap orang cara mana yang menurut nya gampang dan mudah , semoga tutorial autocad ini bermanfaat bagi anda.

Pengertian Sudut Azimuth, Sudut Jurusan, dan perhitungan koordinat poligon, artikel ini mengenai dibahas dalam pengukuran theodolit. Saat pengukuran theodolit kita akan mengetahui dalam perhitungan sudut - sudut segitiga, sudut azimuth, sudut jurusan, serta perhitungan - perhitungan koordinat poligon.

Lalu bagaimana kita akan menentukan perhitungan sudut - sudut tersebut dan apa yang dimaksud sudut - sudut azimut, jurusan, koordinat poligon. Disini ilmu teknik sipil indonesia akan membahas satu persatu sudut - sudut dari hasil pengukuran theodolit.

Pada theodolit ada beberapa syarat yang perlu kita ketahui sebelum melakukan pengukuran di lapangan sehingga data yang diperoleh akurat. Berikut syarat yang harus kita penuhi:

Untuk menyatakan koordinat - koordinat titik diatas permukaan bumi, harus memakai sistem koordinat. Pada suatu peta koordinat suatu titik adalah jarak dari median nol, dinyatakan dengan sumbu x dan sumbu y.

Sumbu x sejajar dengan equator bumi yang arahnya utara - selatan. Koordinat titik dapat dihitung dari titik yang diketahui koordinatnya dan besar sudut jurusan yang diketahui titik yang di hitung. Untuk mencari dan menetapkan koordinat dan beberapa titik dilapangan dilakukan dengan cara menghitung koordinat.

Jaring - jaring segitiga harus diketahui dari salah satu titik diketahui koordinat nya misalnya titik ini telah ditentukan dengan cara mengikat kemuka dan ke belakang, ataupun diketahui karena merupakan salah satu titik suatu jaringan segitiga lainya. Panjang suatu sisi dan sudut jurusan sisi tersebut dapat diukur adalah sama dalam sudut - sudut segitiga.

Apa Yang Dimaksud Dengan Sudut Azimuth?

Sudut azimuth merupakan sudut yang dimulai dari arah utara kutub bumi berputar searah jarum jam dan diakhiri pada ujung objektif titik bidik. Dengan alat dititik A dan titik B maka dapat di ukur Azimut AB.

Apa Yang Dimaksud Dengan Sudut Jurusan?

Sudut jurusan merupakan sudut yang dimulai dari arah utara kutub bumi berputar searah jarum jam dan di akhiri pada ujung objektif titik bidik. Sudut jurusan pada titik - titik koordinat titik lain dapat dihitung dengan menggunakan satu sudut azimuth yang sudah diketahui dari suatu titik koordinat.

Apa Yang Dimaksud Dengan Koordinat Poligon?

Sudut poligon merupakan sudut azimuth yang telah diketahui titik koordinatnya, serta jarak azimuth maka dapat ditentukan titik koordinatnya dengan mengunakan rumus,

Inilah sedikit tentang sudut azimuth, jurusan, koordinat poligon, untuk rumus perhitungan - perhitungan susut - sudut diatas bisa didapatkan pada ilmu ukur tanah ilmu teknik sipil indonesia selanjutnya semoga artikel bermanfaat salam sipil.
