Hari: 5 Agustus 2016

Cara memprint gambar autocad, gambar kerja autocad sudah selesai di gambar namun masih bingung untuk mencetak gambar autocad nya, kali ini saya akan membahas tentang tutorial bagaimana print gambar autocad.

Sebelum memprint gambar tentu kita sudah menyiapkan kertas yang berukuran misalnya A4 atau A3 dan lain sebagainya, ada beberapa tips yang perlu kita ketahui, memprint gambar dengan skala, ataupun memprint gambar autocad tanpa skala dengan manual.

Disini saya akan menjelaskan print gambar autocad dengan menggunakan skala, karena sama print autocad dengan menggunakan skala lebih dominan di gunakan , dengan gambar kerja tanpa skala, untuk itu d bawah ini cara anda untuk mengetahui print gambar autocad dengan skala.

Cara memprint gambar autocad dengan skala

Print gambar autocad dengan menggunakan skala, dapat anda lakukan dari model, maupun layout pada autocad, jika anda ingin memprint gambar autocad anda dari model autocad anda harus membuat kop yang sudah memiliki ukuran kertas yang akan anda pakai.

Kop akan anda gambar pada model dengan ukuran yang sama dengan ukuran kertas yang anda pakai saat print gambar nantinya. Jadi ketika anda mau print kita tinggal plot kop gambar dan bisa langsung di print.

Perhatikan saat membuat kop gambar kerja autocad, satuan yang dipakai untuk gambar kerja anda harus sama satuan kop yang anda gambar, misalnya jika satuan mm untuk gambar kerja anda, maka satuan untuk kop juga harus mm, begitu juga dengan satuan lainya.

Baca Cara membuat kop autocad

Dan jika anda ingin memprint gambar autocad dengan menggunakan layout, anda harus mengatur pengaturan di layout, cara untuk mengatur pengaturan print anda di layout sebagai berikut:

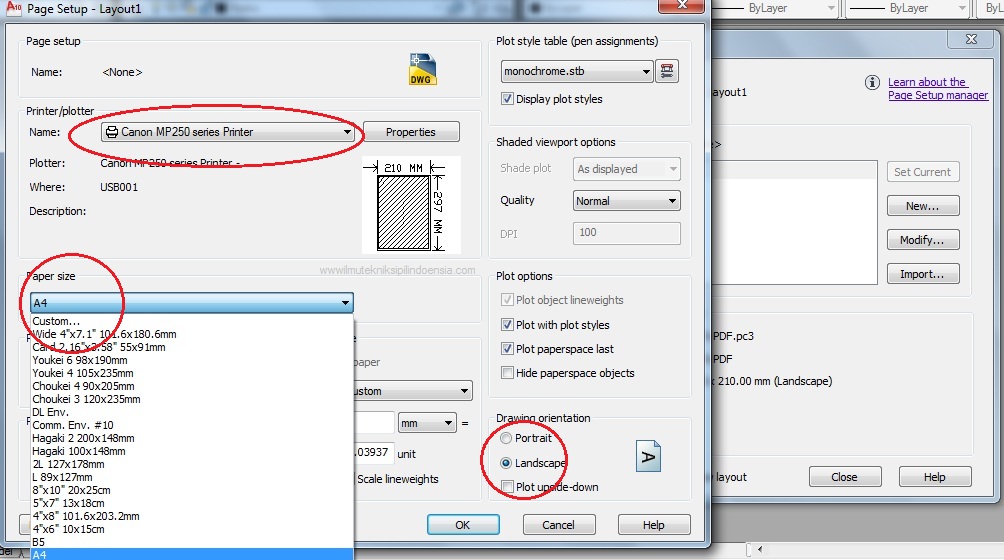

Seperti gambar dibawah ini, untuk mengatur page setup manager, pilih lah ukuran kertas dan jenis dan print anda, jika komputer anda tidak terhubung dengan printer , buat percobaan gambar dwg to pdf.

Jika sudah selesai langsung ok, lihat tampilan layout anda , lembar kosong dengan ukuran yang anda pilih adalah yang tampil pada layout anda.

Untuk melakukan print anda bisa langsung uji coba prakteknya utuk memanggi gambar kerja anda di tampilan layout.

Untuk percobaan print, gambar lah salah satu objek, misalnya persegi pajang, tarik dari sudut ke sudut tampilan layout anda. Seperti gambar di bawah ini.

Perhatikan gambar diatas, setelah selesai, untuk memanggil seluruh objek gambar kerja anda , ketik mv + enter  klik dari sisi ujung bawah kanan ke ujung kiri atas, maka objek anda akan muncul pada layout.

Setelah gambar anda muncul maka, anda bisa memperbesar dan memperkecil objek anda, dan untuk mengatur skala anda sebelum di print, cukup klik persegi panjang tadi ketik ch + enter. maka akan muncul pilihan pada custom mengatur skala gambar anda, mulai dari skala 1:1 sampai dengan skala seterusnya.

Setelah selesai maka semuanya sudah siap anda tinggal tekan ctrl + p, lalu print dan lihat hasilnya, untuk tambahan artikel ini , persegi panjang yang anda buat memanggil gambar kerja anda, bisa anda ganti dengan kop yang anda buat sebelumnya, baca lah dulu cara membuat kop link diatas supaya lebih mudah di mengerti.

Apa yang menyebabkan bangunan menurun, banyak kasus yang sering kita jumpai bahwa beberapa kegagalan bangunan konstruksi dikarenakan terjadinya penurunan bangunan tersebut, jika terjadi hal ini maka banyak yang akan menjadi masalah contohnya bangunan konstruksi terjadi kegagalan pada struktur bangunan ,terjadinya retak pada bangunan yang di sebabkan oleh tekanan daripada beban yang ada pada bangunan tersebut.

Pada dasarnya bangunan yang memiliki tekanan akibat beban - beban yang bekerja yang di teruskan ke tanah, dengan demikian tanah adalah salah satu penentu berdiri kokohnya suatu bangunan, yang sering terjadi ketika terjadi penurunan bangunan akibat kelalaian pada jenis tanah yang tidak di selidiki ataupun dengan kata lain kurang teliti atas pengujian tanah yang akan di bangun struktur bangunan.

Walaupun perencanaan struktur bangunan sudah direncanakan se detail mungkin, dan sudah dianggap kokoh dan kuat tetapi jika jenis tanah rencana berdiri bangunan tidak di uji akan membuahkan hasil yang kurang maksimal setelah bangunan berdiri, penurunan pada bangunan konstruksi tidak terjadi pada saat itu juga, penurunan bangunan akan terjadi dari waktu ke waktu.

Penurunan tanah banyak di sebabkan karena gedung tinggi seperti mall, hotel , apartemen, dan bangunan - bangunan konstruksi yang memiliki beban yang tinggi, untuk itu tanah yang akan di bangun struktur bangunan yang tinggi harus di uji sehingga tidak terjadi penurunan suatu saat bangunan sudah berdiri.

Beberapa di bawah ini faktor yang menyebabkan bangunan menurun

Bangunan struktur akan aman dari penurunan , ketika perencanaan struktur bangunan memang sudah benar - benar di lakukan dengan baik, sehingga ketika bangunan sudah berdiri tidak berdampak negatif pada bangunan tersebut.

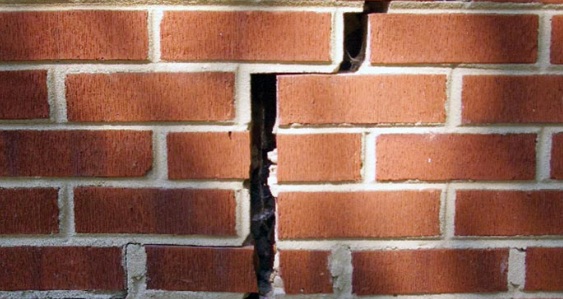

Banyak hal yang terjadi ketika bangunan mulai menurun , terjadi nya retak pada bangunan, dan kerusakan - kerusakan bangunan tersebut, bisa - bisa bangunan tidak layak di gunakan kalau akibat penurunan menyebabkan kerusakan - kerusakan bangunan.
